接触电流概述
发布日期:2019-12-06

接触电流又称漏电流、泄漏电流

当人体或动物接触一个或多个装置或设备的可触及零部件时,流过他们身体的电流称之为接触电流(Touch Current),该电流仅在人体(或等效电路)作为电流通路时才存在。

•    “漏电流”效应

   - 就安全而言,主要考虑可能流过人体的有害电流(该电流不一定等于流 过保护导体的电流)

     - 漏电流效应主要效应 1、感知2、反应3、摆脱4、电灼伤

人体通过的电流值(I/mA)

感觉和效应

0.5

1.0

6.0

9。0

20.0

50.0

200.0

开始有感觉

感到跳动

心里感到发慌,女性达到不可摆脱电流

男性达到不可摆脱电流

肌肉收缩,呼吸困难

心室纤维性颤动(十分危险)

产生烧灼效应,直到1000mA上限

IEC479指出:摆脱阈的平均值为10mA

一、接触电流描述:

GB4943(IEC950,信息技术设备的安全)描述(1.2.13.12):

     接触一个或多个可触及件时通过人体的电流

GB4706。1 (IEC335-1,家用和类似用途电器安全标准)描述(13.2):

     产品在工作状态下,测量在电源的任一级和连接的金属箔的易触及金属部件之间进行。被连接的金属箔面积不超过20cm×10cm,它与绝缘材料的易触及表面相接触。

UL923(微波烹饪设备安全要求)描述(33.2):

     漏电流是指包括在设备的暴露导电面与地之间或设备的其他暴露导电面之间可能流过的传到耦合电流内的电流。

UL484(室内空调安全标准)描述(33.2):

     漏电流涉及所有电流,包括电容的耦合电流,它可以在房间空调器和外露的导体表面和地线或者其他外露导体表面之间传输。

二、接触电流概述

1、为什么要测量接触电流?

u  人为地改变产品结构
 I类产品必须要有良好的接地线路


2、接触电流测试种类:

ü  对地接触电流
Ground To Line Touch Current

ü  对表面接触电流
Surface To Line Touch Current

ü  表面间接触电流
Surface To Surface Touch Current

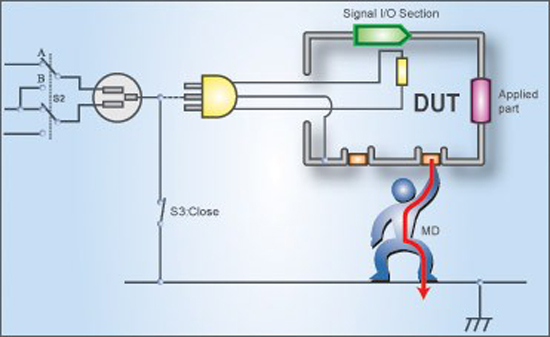

(1)对地接触电流

    正常条件下由网电源部分穿过或跨过绝缘流入I类设备保护接地导线的电流。对地接触电流就是量测“人”为接触路径时,流经人体的电流。


注意!

I类设备必须检测对地接触电流

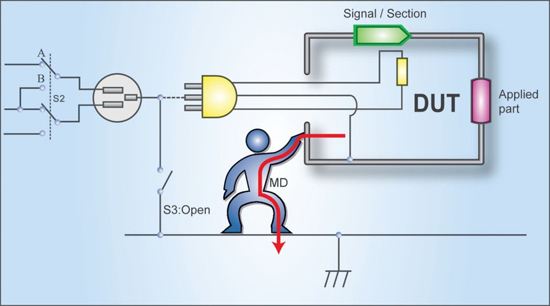

(2)对表面接触电流

在正常或单一故障条件下,人体接触到不同的配电系统的I类或II类设备时,其和接地系统无关的部分流经人体到地的电流。


注意:

根据IEC60601-1的测试要求,此电流不包括从应用部件流经人体的电流。

(3)表面间接触电流

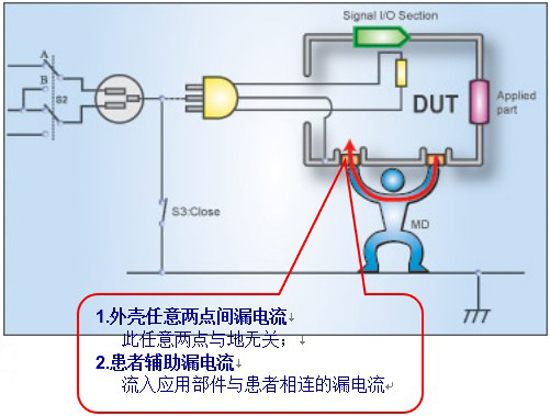

在正常或单一故障条件下,设备的某一部分(如带电金属)流经人体流到设备另一部分的电流,该电流的大小由设备的限流电路所决定。

(医疗设备称之为患者辅助漏电流)

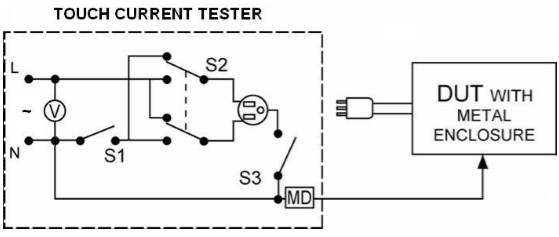

 (4)接触电流测试原理图


Notice: 此时电流流经人体模拟阻抗(MD)

模拟方式:正常, 正常反极, 单一故障, 单一故障反极

三、标准对接触电流测试的几点要求GB4943 (IEC60950)

  • 5.1.3 试验电路

为了充分保证安全,应使用隔离试验变压器

  • 5.1.4 测量仪器的使用

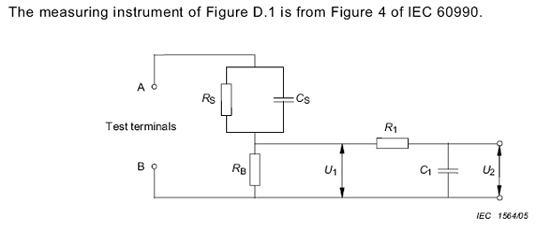

试验要使用附录D规定的测量仪器,或者用能得出相同试验结果的任何其它电路来进行。


电压表或示波器(有效值或峰值读数频率范围:15Hz~1MHz

四、相关仪器

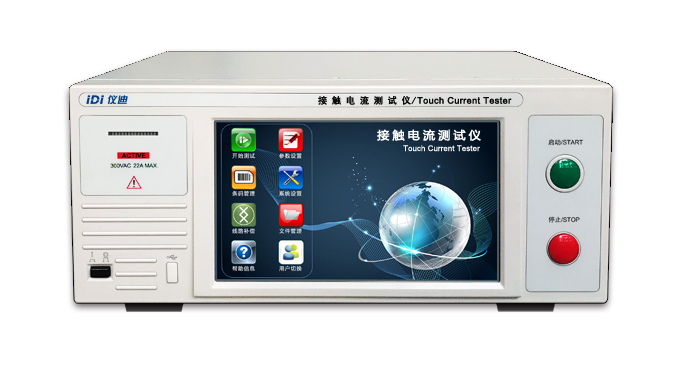

青岛仪迪电子有限公司研发的接触电流测试仪,提供7组模拟阻抗,可选配启用负载监视功能,监测负载参数,与电源通讯接口,可外接交流电源使用, 自动扣除测试线路阻抗 (Auto Offset) ,确保测试结果的准确性。
